Installation contacteur

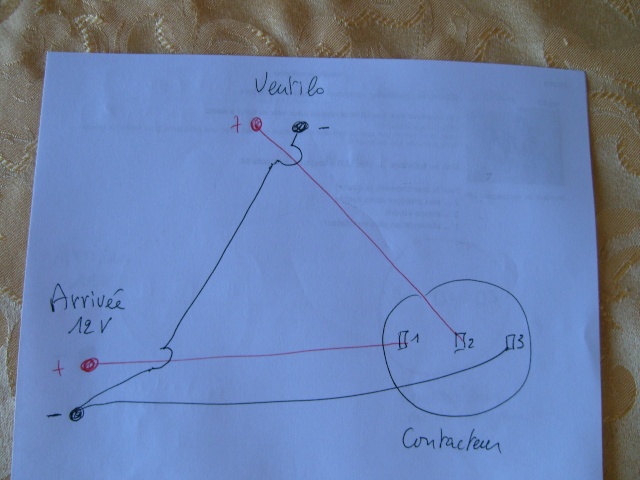

Est-ce qu'on peut dire que mon crobar est exact ?

cjasestar a écrit:

Est-ce qu'on peut dire que mon crobar est exact ?

pour moi ton croquis est bon, je rajouterai un fusible sur le + batterie

mais j'aimerai quand même que quelqu'un confirme car je suis pas expert.

escalogis a écrit:

cjasestar a écrit:

Est-ce qu'on peut dire que mon crobar est exact ?

pour moi ton croquis est bon, je rajouterai un fusible sur le + batterie

mais j'aimerai quand même que quelqu'un confirme car je suis pas expert.

tu peu même faire l'essai en remplaçant le ventilo par une lampe de lampe de poche et ta pile 9 volt

Tiens, c'est le même schéma que j'avais proposé ...
Un fusible d'1A .

Bonjour,

En attendant le feu vert de l'expert, voici le matos que je voudrais installer. En bas, la grille actuelle d'évacuation d'air chaud que je trouve un peu trop "fermée". J'installerai les 2 ventilos dessus après avoir percé la grille.
NB : le contacteur de droite comporte bien 3 broches.

J'ai voulu 2 contacteurs pour "adapter" la ventilation à la température.

cjasestar a écrit:

Est-ce qu'on peut dire que mon crobar est exact ?

Ton croquis a l'air tout bon cette fois-ci ....
comme quoi la persévérance finit toujours par payer allez bon courage pour l'installation finale

Bon, il ne me reste plus qu'à installer tout ça.

J'espère que ça va être utile à d'autres.

Merci à tous les participants,

Jean,

Tu peux utiliser des fils plus fins si tu veux.
As-tu pensé au 9V plutôt que 12 pour le bruit ?

Les fils prévus sont de 1,5 mm alors je vais les utiliser.
Quant-au 9 v, oui, c'est une bonne suggestion mais j'ai deux arguments contre, au moins pour l'instant.
En premier lieu, j'ai eu ma dose de complexité et deuxièmement je n'ai pas encore expérimenté.
Rien de m'empêchera de les mettre en 9 v par la suite.

Bon, alors je ne te propose pas la régulation des ventilateurs en fonction de la température ...
Bon câblage

cjasestar a écrit:

J'ai voulu 2 contacteurs pour "adapter" la ventilation à la température.

Que veux tu dire par adapté la ventilation à la température .... :idea:
Tu veux placé un contacteur à XX ° en parallèle ...

Non, beaucoup plus simple. J'en mets un ou deux en fonction.
De toute façon, il faudra voir l'effet produit.

bonjour a tous
la réponse je l avais donnée a la page 1
merci pour les applaudissements
complément d information
ca fait 5 pages que vous parlez de contacteur
mais il s agit bien d interrupteur
un contacteur lui est commandé par une bobine via un bouton poussoir
voila

Tu peut peaufiner ton installation en régulant automatiquement le fonctionnement des ventilos avec une sonde de T°, c'est le top!
Bonne soirée

fabtou45 a écrit:

complément d information
ca fait 5 pages que vous parlez de contacteur
mais il s agit bien d interrupteur
un contacteur lui est commandé par une bobine via un bouton poussoir
voila

Le terme "contacteur" et un terme assez "vaste"
Comme tu le dis un "contacteur" peut-être piloter électriquement ... mais pas seulement
Un simple interrupteur est aussi  un "contacteur" commander manuellement
Une simple prise de courant mâle et un "contacteur" qui sert à relier un appareil électrique dans une prise femelle
Un nieman  sur une voiture automobile et un "contacteur" entre autres  de démarrage moteur
Voilà quelques exemples de "contacteur"

Pourquoi tu n'aime pas le terme "contacteur" !?

---> michel du mans

Tu peut peaufiner ton installation en régulant automatiquement le fonctionnement des ventilos avec une sonde de T°, c'est le top!

Je n'en doute pas mais j'aime les choses simples.
Et puis en appuyant sur des boutons j'ai l'impression d'être "maître" de la situation.

Mais est-on finalement maître de quelque chose dans sa vie.

Vous avez 2 heures et je relève les copies.

Bonjour,

Avec vos aides, voici la réalisation de la ventilation de mon frigo.
Un ventilateur à droite et un à gauche. Ca fonctionne bien, mais si le bruit est supportable en cours de journée, il ne sera pas possible de le laisser la nuit.



Un grand merci à tous !

Jean,

Bonjour "cjasestar"

Tes ventilos soufflent vers l'int ou l'ext du fourgon.Sous la grille c'est la porte du frigo????
Une petite photo supplémentaire serait la bienvenue
Bien amicalement
Patrick44

Bonjour,

Ils soufflent malheureusement dans l'habitacle. Mais c'est à double tranchant car, en hiver de l'air froid pourrait entrer par une évacuation vers l'extérieur.

C'est la porte du frigo sous la grille.

Une autre photo, je veux bien, mais pour voir quoi ?

Jean,

Tu as monté les ventilos en direct sur la tôle !?
où tu as intercaler des silenblocs caoutchouc entre les ventilos et la tôle !??
Si tu les a fixer directement sur la tôle cela peut engendrer un effet caisse de résonance qui amplifie le bruit
Le fait d'intercaler un silenbloc isole les ventilos et atténue le bruit

cjasestar a écrit:

Bonjour,

Ils soufflent malheureusement dans l'habitacle. Mais c'est à double tranchant car, en hiver de l'air froid pourrait entrer par une évacuation vers l'extérieur.

C'est la porte du frigo sous la grille.

Une autre photo, je veux bien, mais pour voir quoi ?

Jean,

Je comprends mieux ton phénomène de bruit.C'est la première fois que je vois ce montage et je n'en vois pas trop l'intérêt ?(Excuses moi d'être direct)
En principe l'hiver il est recommandé au dessous de 8° de réduire un peu l'entrée d'air!par l'adjonction d'une plaque .Mais c'est quoi ton entrée d'air?
Bien amicalement
Patrick44

Pour le bruit, soit les alimenter en 9V (déjà évoqué),
et les poser sur des ressorts ou élastiques ... :idea:

glutch2000 a écrit:

Pour le bruit, soit les alimenter en 9V (déjà évoqué),
et les poser sur des ressorts ou élastiques ... :idea:

Une solution pour le bruit , mais franchement quel intérêt d'envoyer de l'air réchauffé par l'évaporateur (avoisinant les 40°/45° ) dans un fourgon qui lui même frôle les 35°voir 40° l'AM????
C'est un frigo à absorption ou compression???
Patrick44

Ah ben moi, je propose simplement et gentillement du silence ... :idea:
Je bidouille pas mal l'électronique et j'essaye de virer les ventilos bruyants que l'on trouve partout maintenant.( Trouver une bonne carte vidéo pour un ordi SANS ventilateur est presque impossible)
Un ventilateur Type PC la nuit = 53db ! ...super le sommeil !
Alimenté en 9V, hop 41db...
Vaux mieux mettre + de ventilos qui tournent doucement que un seul qui tourne à fond  :idea:

après, si les ventilos ne sont pas au bon endroit c'est autre chose ...
Mon idée de base quand on ajoute des ventilateurs, c'est de les mettre dans le flux froid.
(l'air est souvent le + propre et les ventilos sont ne s'encrassent pas, et sont bien refroidis) ...

Bonjour "glutch2000
Bien sûr que je retiens ton idée qui consiste à faire tourner les ventilos moins vite avec un sacré gain sur les "décibels"
Sur ta lancée peux tu nous faire un petit schéma avec le matériel nécessaire pour abaisser cette tension de 12v à 9 volts.
Bien amicalement
Patrick44

--> Patrick44

Je comprends mieux ton phénomène de bruit.C'est la première fois que je vois ce montage et je n'en vois pas trop l'intérêt ?(Excuses moi d'être direct)
En principe l'hiver il est recommandé au dessous de 8° de réduire un peu l'entrée d'air!par l'adjonction d'une plaque .Mais c'est quoi ton entrée d'air?
Bien amicalement
Patrick44

L'intérêt c'est de faire passer de l'air sur le radiateur du frigo (électrique) pour refroidir un peu. Cet été j'avais 11° dans le milieu du frigo mais j'avais quand même des glaçons. Eh ! L'apéro c'est sacré !
Mais c'est intéressant également sur les frigos à gaz. Sur le rapido que j'avais ils avaient monté d'origine 2 ventilos mais bruyants de chez bruyant.

L'entrée d'air est située sous le frigo.

Donc, si j'ai bien compris pour le bruit, il faudrait que j'ajoute une rondelle de caoutchouc sur les fixations pour isoler le ventilo de son support. Ok !

patrick44 a écrit:

cjasestar a écrit:

Bonjour,

Ils soufflent malheureusement dans l'habitacle. Mais c'est à double tranchant car, en hiver de l'air froid pourrait entrer par une évacuation vers l'extérieur.

C'est la porte du frigo sous la grille.

Une autre photo, je veux bien, mais pour voir quoi ?

Jean,

Je comprends mieux ton phénomène de bruit.C'est la première fois que je vois ce montage et je n'en vois pas trop l'intérêt ?(Excuses moi d'être direct)
En principe l'hiver il est recommandé au dessous de 8° de réduire un peu l'entrée d'air!par l'adjonction d'une plaque .Mais c'est quoi ton entrée d'air?
Bien amicalement
Patrick44

C'est à mon avis un frigo à compression et il faut raisonner en frigo à compression.
Nos frigos dans nos cuisines ne sont pas reliés à l'extérieur. Voila pourquoi les frigo à compression ont une grille haute en général.

Si un jour je me fais un fourgon moi même je ferais un système avec recyclage intérieur en hiver (ça réchauffe le camion) et extraction forcée (extérieur via une mini cheminée) en été.

Un frigo à absorption ne peut pas avoir cette grille car le bruleur et circuit d'évaporation doit être étanche et uniquement relié à l'extérieur. Sinon, bonjour le risque de mort à cause du CO !

Bonjour Gaël
Là je comprendrais? mieux mais envoyer l'air chaud a l'Int en hiver OK mais l'été??????
J'aurais prévu un système de Y
Patrick44

C'est que le flux d'air est large et qu'il faut bien penser le truc. Et que c'est faisable que sur les frigo en hauteur. Sinon longue cheminée = perte de charge du flux d'air et le gain sera pas intéressant.
Mon idée c'est une turbine d'extraction au dessus du frigo (il faut qu'il soit en position haute) et un cache pour la grille haute en été. cette turbine d'extraction aurait aussi une construction en venturi pour que l'aspiration se fasse naturellement quand on roule (en été). Bref, tout un programme mais ça vaut le coup car un frigo à compression est vraiment génial !
En hiver, la turbine n'est plus alimenté, par contre j'alimente un petit ventilo de recyclage et retire la cache de la grille haute. Le frigo contribue au chauffage du camion.

Et le pourquoi du toujours l'air chaud à l'intérieur. C'est qu'avec un compression les aménageurs ou constructeurs ne se cassent pas la tête à faire un trou dans la carrosserie. Ca peut fonctionner en vase clos un frigo à compression.

Re bonjour "cjasestar"
Tu confirmes que c'est bien un frigo à "compression 12v ou 220 volts
Patrick44

patrick44 a écrit:

Bonjour "glutch2000
Bien sûr que je retiens ton idée qui consiste à faire tourner les ventilos moins vite avec un sacré gain sur les "décibels"
Sur ta lancée peux tu nous faire un petit schéma avec le matériel nécessaire pour  abaisser cette tension de 12v à 9 volts.
Bien amicalement
Patrick44

Plus haut dans le sujet...

glutch2000 a écrit:

patrick44 a écrit:

Bonjour "glutch2000
Bien sûr que je retiens ton idée qui consiste à faire tourner les ventilos moins vite avec un sacré gain sur les "décibels"
Sur ta lancée peux tu nous faire un petit schéma avec le matériel nécessaire pour  abaisser cette tension de 12v à 9 volts.
Bien amicalement
Patrick44

Plus haut dans le sujet...

OK je viens de comprendre comment agrandir ton image avec les caractéristiques de l'élément abaissant la tension!!
Patrick44

Bonjour,

Frigo à compression  12 v


Je me prépare à mettre des rondelles de caoutchouc entre le support et le ventilo pour diminuer les vibrations qui sont sans doute source de bruit.

Des silent-blocs si petits (axe 3 mm) ça n'existe pas ?

Ben, quoi, on peut toujours rêver !

Et pourtant, j'me creuse. (voir à gauche, le gros pirate)

cjasestar a écrit:

Des silent-blocs si petits (axe 3 mm) ça n'existe pas ?

Ben, quoi, on peut toujours rêver !

Et pourtant, j'me creuse. (voir à gauche, le gros pirate)

Et en 4mm c'est jouable????

Entretoise M4 Silent bloc Antivibratoire 10.00mm (unité)

http://www.audiophonics.fr/fr/visserie-entretoises/entretoise-m4-silent-bloc-antivibratoire-1000mm-unite-p-7224.html
Patrick44

cjasestar a écrit:

Des silent-blocs si petits (axe 3 mm) ça n'existe pas ?
Ben, quoi, on peut toujours rêver !
Et pourtant, j'me creuse. (voir à gauche, le gros pirate)

Dans les magasins de modelisme :
http://www.milleniumrc.fr/grp6853-3-absorbeurs-de-vibrations-3mm-grp.html

glutch2000 a écrit:

cjasestar a écrit:

Des silent-blocs si petits (axe 3 mm) ça n'existe pas ?
Ben, quoi, on peut toujours rêver !
Et pourtant, j'me creuse. (voir à gauche, le gros pirate)

Dans les magasins de modelisme :
http://www.milleniumrc.fr/grp6853-3-absorbeurs-de-vibrations-3mm-grp.html

Encore mieux
On lui mâche le travail à l'ami "cjasestar" Faut croire qu'il creuse pas assez vite.
Patrick44

Encore mieux
On lui mâche le travail à l'ami "cjasestar" Very Happy Faut croire qu'il creuse pas assez vite.
Patrick44

Je dois dire que vous avez été d'une grande gentillesse avec moi. Est-ce que c'est dû à mon âge vénérable ?

Bon, je vais me mettre au travail et voir si je trouve un silent-bloc dans un magasin de modélisme de mon coin. Oui, je pense que c'est faisable en 4 mm.

- - - - - - - - -

Je viens d'aller voir sur Audiophonics conseillé par Patrick44 et je crois que je ne vais pas m'en priver à 1,60 €/pièce.

Jean,

Je ne pense pas qu'avec des silent-blocs ça deviendra silencieux.
Les silent-blocs sont trop raides et le ventilo très léger... :idea:
Ou en faire avec du caoutchouc, chambre à air ...


Et, passer en 9 Volts ... :Aie:

Je ne pense pas qu'avec des silent-blocs ça deviendra silencieux.
Les silent-blocs sont trop raides et le ventilo très léger...

Les ventilos sont montés en direct sur la grille qui est en alu et c'est elle qui vibre et est bruyante.

cjasestar a écrit:

Je ne pense pas qu'avec des silent-blocs ça deviendra silencieux.
Les silent-blocs sont trop raides et le ventilo très léger...

Les ventilos sont montés en direct sur la grille qui est en alu et c'est elle qui vibre et est bruyante.

RE
j'intercalerais entre la grille et le meuble un passe fil de ce genre
http://www.google.fr/aclk?sa=L&ai=CGRf4XE70Vdf6NZbubrDOh8gCoYLvsAqZ94qixALEv6itqwIIBBACKAVg-4GAgLQKyAEHqQJg0ZUWWgezPqoEKU_QnUXroYUvDlr8HBr44lMwaPhIAEQ0vkEs9orMQ1x_TGnRZFZf_OVowAUFoAYmgAfZ-8tOkAcDqAemvhvYBwHgEvzs49yEg97o5wE&sig=AOD64_1PzZgArLx3aWmX8g5BU00-vkawIg&ctype=5&clui=11&rct=j&q=&ved=0CCkQwg9qFQoTCJbs4IXx8ccCFUK_FAodXe4OCw&adurl=https://www.armadia.fr/cablages-cosses-isolants-passe-cables/1461-passe-fils-caoutchouc

ou un simple joint en caoutchouc ou un taillé dans une vieille chambre à air   .

Patrick44

Tu peux fixer des deux ventilateurs par l'intermédiaire de 2 silenblocs par ventilo, un dans chaque angle en diagonale au lieu de 4 par ventilateur

Bonjour,

Pour rendre plus mous les silent-blocs, est-ce que je pourrais en "rogner" un peu c'est-à-dire en supprimer une partie tout autour sans que ça présente un inconvénient majeur ?

Faut qu'ils soient le plus souple possible, mais si il n'y a pas assez de matière, ils se déchirerons... :idea:

Et aussi, un petit régulateur à 1€.
Comme ça, tu pourrais régler la vitesse pour trouver le point le plus silencieux ... :idea:
http://www.ebay.fr/itm/3A-DC-DC-Convertisseur-Reglable-Step-down-Alimentation-Module-LM2596S-/390873568679?hash=item5b01e155a7

Je n'achète pas chez ebay, ils n'acceptent pas les chèques.

Alors j'ai vu celui-là, mais il est vach.. cher :

Oui, Kemo, c'est plus cher ...
Je me les fabrique avec un LM317.
Tu peux plutôt acheter des 7809, 7806, et même un 7808.
9 v , 6 v, et 8v. (dont je cause sur mon schéma)

1€ aussi en magasin, et montable avec des dominos pour tes ventilos....

glutch2000 a écrit:

Oui, Kemo, c'est plus cher ...
Je me les fabrique avec un LM317.
Tu peux plutôt acheter des 7809, 7806, et même un 7808.
9 v , 6 v, et 8v. (dont je cause sur mon schéma)

1€ aussi en magasin, et montable avec des dominos pour tes ventilos....

En plus du LM317 il lui faut acheter aussi 2 condensateurs et deux résistances pour le réglage de la tension ... Et peut être un refroidisseur alu
Ensuite faire le petit montage sur un plaque à essai à souder
Petit montage qui reste assez simple mais qui demande un minimum de connaissances ... ( antre autre polarité des condor et valeurs des résistances )

Le module LM317 ce vend complet avec un potard pour afiner le réglage de la tension au plus juste  .... Et en plus  cela coûte rien 'quelques euros

J'ai installé ce modèle ci pour 5 euros environ.

Fiable, réglage précis, produit stocké en France (mais fabriqué en Chine), paiement sécurisé par Paypal.

Bonjour,

En plus du LM317 il lui faut acheter aussi 2 condensateurs et deux résistances pour le réglage de la tension ... Et peut être un refroidisseur alu
Ensuite faire le petit montage sur un plaque à essai à souder
Petit montage qui reste assez simple mais qui demande un minimum de connaissances ... ( antre autre polarité des condor et valeurs des résistances )

En plus du Kemo, il faudrait que j'ajoute tout ça ?
Je veux bien jouer au Kemo mais je veux gagner du premier coup !

Si on peut le monter en amont direct des ventilos tel quel ça serait parfait.
Ca pourrait peut-être m'éviter le montage de quelques amortisseurs ou silent-blocs.
